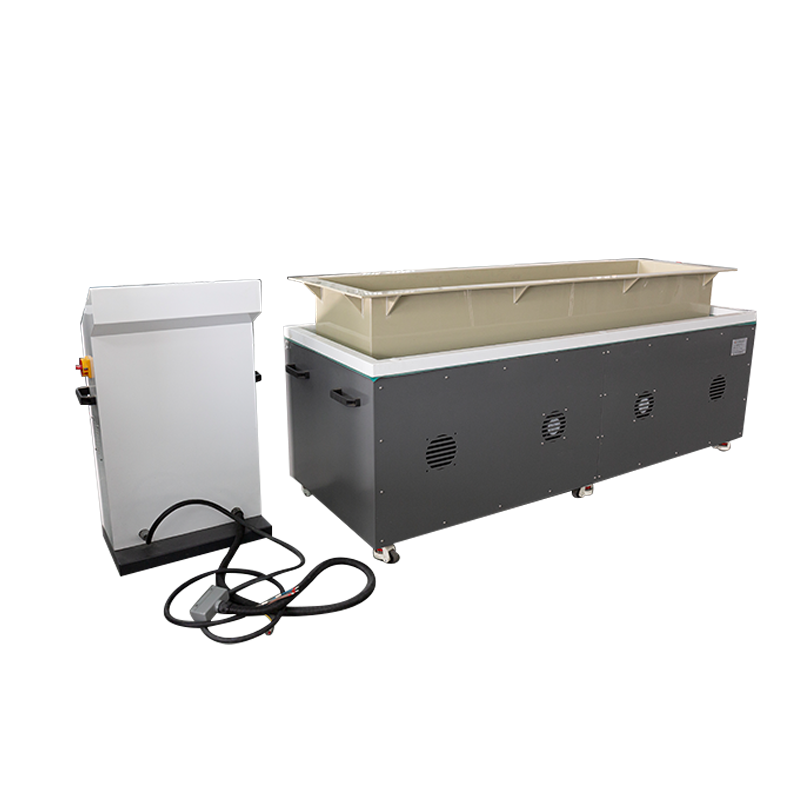

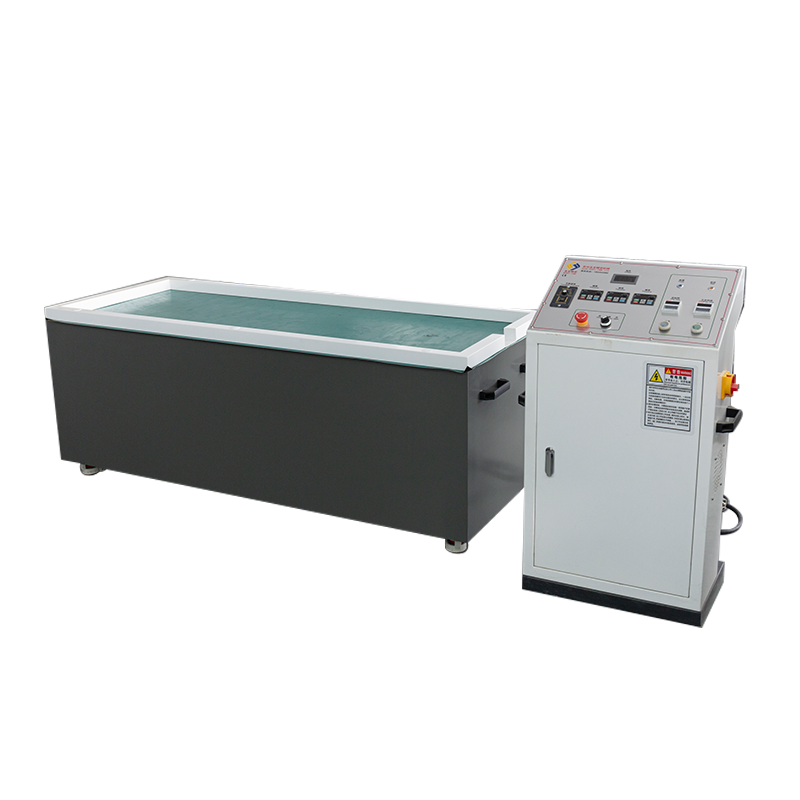

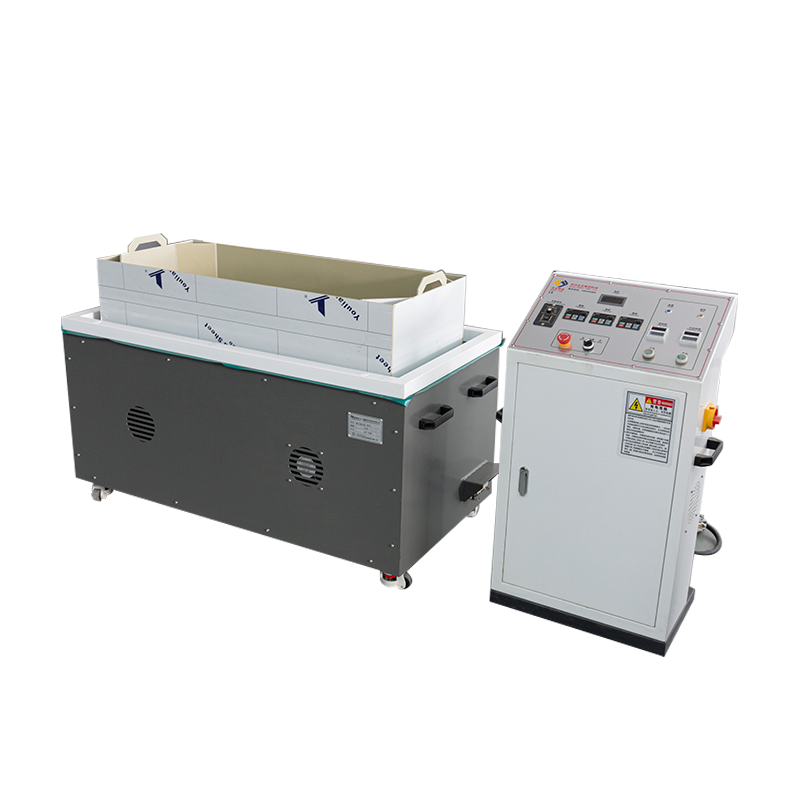

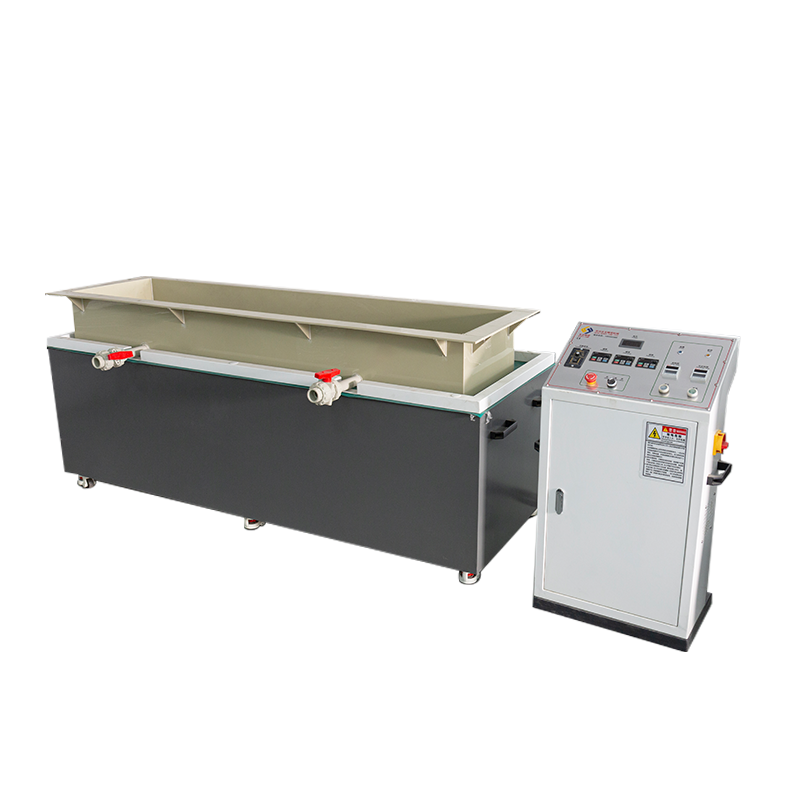

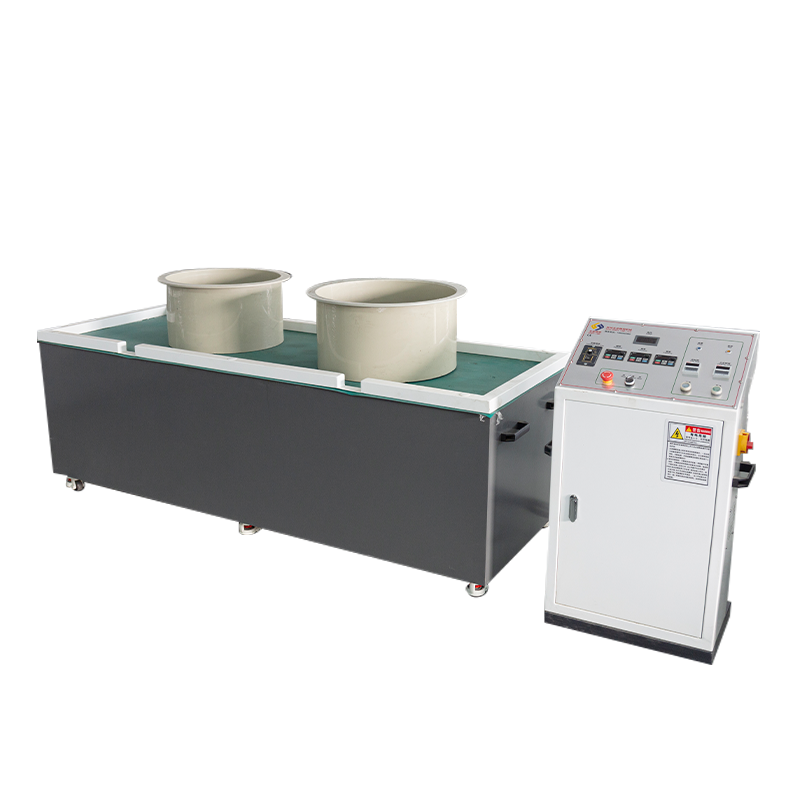

SY2200 듀얼 드라이브 메가 포맷 / 2미터급 자기 디버링 연마기

생산 포지셔닝 및 2미터 클래스 기능: SY2200은 수평 왕복 시리즈에서 가장 큰 처리 범위를 갖춘 주력 모델로, 최대 2미터 클래스의 초장 정밀 부품의 표면 처리를 위해 특별히 설계되었습니다. 섬유 기계 롤러, 항공우주 스트링거, 정밀 선형 가이드, 열교환기 튜빙과 같은 매우 긴 부품을 타겟으로 하는 이 시스템은 2100*620mm의 거대한 연삭 플랫폼을 갖추고 있습니다. 기존 장비의 공간적 한계를 극복하여 분할 가공 없이 단일 패스 디버링, 모따기 및 마감이 가능하므로 공작물의 직진성과 표면 일관성을 엄격하게 유지합니다.
동기화된 듀얼 파워트레인 아키텍처: 초장형 2000500250mm 연삭 탱크로 인한 부하 문제를 해결하기 위해 SY2200은 중복성이 높은 듀얼 파워트레인 설계를 채택했습니다. 두 개의 4KW 산업용 모터로 구성된 8KW 구동 매트릭스는 견고한 AC380V 32A 전원 입력과 결합되어 전체 2m 범위에 걸쳐 고밀도, 감쇠되지 않은 자속을 생성합니다. 이 동기화된 구동 기술은 최대 70kg 하중에서도 자기 핀 매체가 높은 절단 운동 에너지를 유지하여 긴 탱크의 끝과 중앙 사이의 연삭 결과 불일치를 효과적으로 방지합니다.
복합 궤적 및 유체 균질성: 이 시스템은 "고속 자기 회전 + 전체 스트로크 선형 변환"을 결합한 복합 모션 논리를 실행합니다 이중 모터에 의해 동기화되는 자기장은 2미터 탱크 내에서 왕복 스캐닝 동작으로 스테인레스 스틸 핀을 구동합니다. 이 동적 변환은 정자기장의 긴 샤프트에서 흔히 볼 수 있는 "정체점" 또는 "얼룩말 줄무늬" 표시를 완전히 제거합니다. 이는 유체 매체가 관형 보어와 복잡한 프로파일 홈 깊숙이 침투하도록 강제하여 내부에서 외부로 데드존이 없는 균일한 연마를 달성하고 표면 거칠기(Ra) 값을 크게 줄입니다.
견고한 구조 및 공정 안정성: 거대한 섀시 크기와 탑재량을 지원하기 위해 SY2200은 강화된 산업 기반을 갖추고 있어 순 기계 중량이 거의 600kg(약 590kg)에 이릅니다. 이 고강성 구조는 장행정 변환으로 생성된 관성 토크를 효과적으로 흡수하여 0-60Hz 광대역 작동 범위 전반에 걸쳐 동적 균형을 보장합니다. 독립적인 정밀 제어 캐비닛이 장착되어 전기 시스템을 기계적 처리 구역으로부터 물리적으로 격리하여 복잡한 공장 환경에서 장비의 간섭 내성과 내구성을 더욱 향상시킵니다.
산업용 턴키 공급: 최고 수준의 대량 생산 장치인 SY2200은 공장 공급의 최고 표준을 준수합니다. 대용량 탱크의 미디어 요구 사항을 충족하기 위해 10kg의 SUS304 스테인리스 스틸 자기 핀과 100kg의 특수 분쇄 유체가 표준으로 제공됩니다. 3 개의 2 미터급 분쇄 용기, 1 개의 분리 체 및 1 개의 핀 분리기와 함께 제공되는 이 제품은 완전한 "턴키" 솔루션을 제공하여 기업이 초장거리 공작물을 위한 고효율 생산 라인을 신속하게 구축할 수 있도록 합니다.
